プラント機材シリーズ

エキスパンド開口養生板「メッシュばん」

足場板を敷き並べた際の隙間や小さな開口部の養生が行え、下部作業に対する採光の確保もされることで安全な作業環境を提供。

メッシュばんの主な特徴
●3機種があり、隙間の広さに応じて設置が可能です。
●単管足場内、鉄骨まわりにできる隙間を簡単に養生出来ます。
●メッシュ仕様の為、採光確保に最適です。

メッシュばんの主な使用例

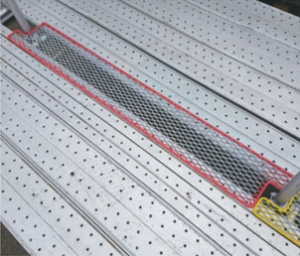

足場板を並べた隙間

単管足場パイプ部分の隙間

鉄骨まわりの隙間

メッシュばんの製品仕様

製品名称	メッシュばん(小)	メッシュばん(中)	メッシュばん(大)
寸　　法	600×300	600×450	900×450
型　　式	XS43-6x3A(T)	XS43-6x4A(T)	XS43-9x4A(T)
重　　量	2.5 kg	3.5 kg	4.9 kg
表面仕上	溶融亜鉛メッキ(各種塗装対応可能/別途費用)
安全荷重	0.78 kN (約80㎏)隙間対応寸法300㎜以下

エキスパンド開口養生板「メッシュばんZ」

メッシュばんでは対応できない、支柱まわりの隙間を埋めるのに最適です。吊り足場等さまざまな用途にも使用頂けます。

メッシュばんの主な特徴
●3機種があり、隙間の広さに応じて設置が可能です。
●単管足場内、鉄骨まわりにできる隙間を簡単に養生出来ます。
●メッシュ仕様の為、採光確保に最適です。

メッシュばんの主な使用例

メッシュばんの製品仕様

製品名称	メッシュばんZ-6	メッシュばんZ-9	メッシュばんZ-12
寸　　法	600	900	1200
型　　式	XS43-Z06	XS43-Z09	XS43-Z12
重　　量	2.0 kg	2.9 kg	3.8 kg
表面仕上	溶融亜鉛メッキ（各種塗装対応可能/別途費用）
安全荷重	0.78 kN （約80㎏）隙間対応寸法300㎜以下

製品名称	メッシュばんZ-15	メッシュばんZ-18	メッシュばんH
寸　　法	1500	1800	312×276
型　　式	XS43-Z15	XS43-Z18	XS43-H03
重　　量	4.7kg	5.4kg	1.3kg
表面仕上	溶融亜鉛メッキ（各種塗装対応可能/別途費用）
安全荷重	0.78 kN （約80㎏）隙間対応寸法300㎜以下

パイプ足場の開閉バー　スイングガード

スイングガード・チェーン式行き止め　比較してみよう！

パイプ足場の出入り口に従来のチェーンによる開閉での付け外しの手間や復旧忘れを解消、アルミパイプ製の開閉バーにより安全で確実な開閉を提供してます。チェーンによる開口部の措置ではたるみが生じ不安定である為、パイプ材でのバー機能により手摺り桟としての機能も十分となります。

スイングガードの主な使用例

開閉前

開閉後

パイプ部分の伸縮により750㎜・900㎜・1050㎜の3段階に調整可能です。

製品名称	スイングガード
型　　式	SG-R
重　　量	2.1 kg
材　　料	アルミ製（バー部分）

“足場”に携わる方必見

私たち日工セックは、お客様との深い関わりの中から汲み取った、斜面や法面などの現場ニーズを元にし、独自のノウハウと経験を活かした安全で便利な仮設機材の設計開発・製造・レンタルを行って状況に応じた柔軟な足場設計から安全管理まで、建築現場をトータルでサポートいたします。建築・土木工事に関わる法面・斜面への階段・足場のレンタルは私たち日工セックにお任せください。

製品カタログを詳しく見る
